Kubernetes. Ingress and TLS Setting



쿠버네티스에서 제공하는 REST API 서비스에 https 통신을 제공하기 위하여 Ingress와 SSL 설정에 대한 기술 조사를 진행하게 되었습니다. 간략한 기술 소개 및 yaml 파일 예시를 소개하려고 합니다.

# Ingress란?

Ingress (명사) - 가거나 들어가는 행위; 들어갈 수 있는 권리; (어떤 장소에) 들어감; 입장권

보통 ingress는 서버 내부로 유입되는 트래픽을 나타내고 egress는 서버 외부로 나가는 트래픽을 의미합니다.

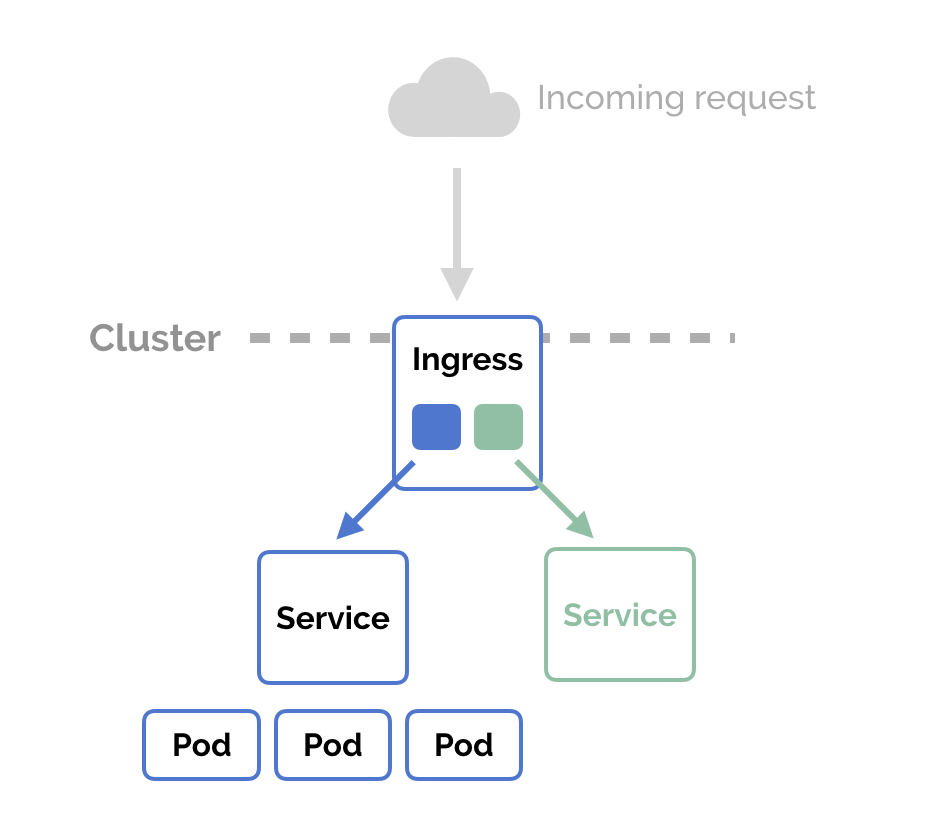

마찬가지로 Kubernetes Ingress는 외부에서 Kubernetes Service 및 다른 Resource에 접근하기 위한 게이트웨이라고 생각하시면 됩니다.



## Ingress가 필요한 이유

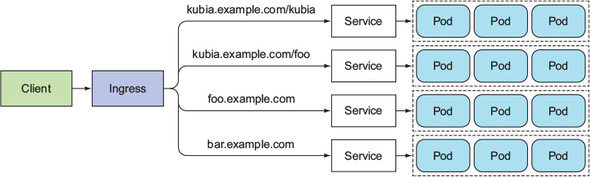

• 하나의 공인된 주소로 다양한 서비스에 포워딩될 수 있음
• HTTP Layer Control(Layer 7)이 가능

## Kubernetes Ingress 필요 구성 요소

• Ingress : 규칙 정의
• Ingress Controller : Deployment, 실제 Ingress가 실행되는 pod
• Ingress Service : Ingress Controller를 외부에 제공하기 위한 서비스

# Ingress Controller

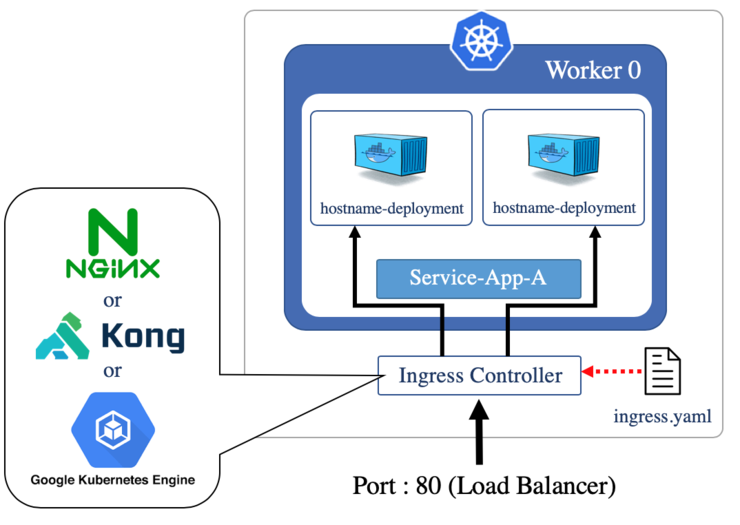

이제 Kubernetes에 Ingress를 적용하는 방법을 알아보려고 합니다. Ingress 또한 하나의 프로세스 이므로 Pod를 생성해 주어야 하고 이 Pod에 대한 Service 또한 생성해 주어야 합니다. 즉, Ingress는 규칙을 정의하는 것일 뿐이고 동작하기 위해서는 Ingress Controller(Deployment)가 필요하게 됩니다.



## Ingress 확인



현재 사용중인 클러스터에도 citrix로 되어 있는 ingress-controller가 있었습니다. 아무래도 LB 구성에 사용되는 것 같습니다.

kubectl get po --all-namespaces | grep "ingress"
kube-system    cic-k8s-ingress-controller-6fcdd6a576-jq46v            1/1     Running   1          7d23h

## Ingress 구성

그럼 이제 https 통신을 위하여 nginx의 ingress-controller를 구성해보려고 합니다. 아래 공식 링크를 참조하여 설치를 진행하면 됩니다.

Link. ingress-nginx github

kubernetes/ingress-nginx

위 github에서 ingress-nginx/deploy/static/mandatory.yaml 파일을 받아서 kubernetes에 제출하면 됩니다.

kubectl apply -f mandatory.yaml



이후 ingress 리소스를 생성해주면 자동으로 ingress-controller에 매핑되게 됩니다. 이 ingress에 대한 설명은 아래에서 다시 하도록 하겠습니다.

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: my-ingress
  namespace: test-namespace
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
    kubernetes.io/ingress.class: "nginx"
spec:
  rules:
    - http:
        paths:
          - path: /test
            backend:
              serviceName: test-service
              servicePort: 80



## Ingress Controller Service 등록

ingress-controller를 생성하고 ingress 규칙 또한 정의했지만 여기에 접근할 수 있는 수단이 아직 없네요. 그러므로 이제 Ingress Controller에 접근할 수 있는 Service를 만들어 주면 됩니다.

kind: Service
apiVersion: v1
metadata:
  name: ingress-nginx
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
spec:
  externalTrafficPolicy: Local
  type: LoadBalancer
  selector:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: http
    - name: https
      port: 443
      protocol: TCP
      targetPort: https

그럼 이제 이 서비스를 통하여 위에서 정의했던 ingress 규칙의 효과를 볼 수 있습니다.

storyparks> kubectl get ingress
NAME              HOSTS   ADDRESS         PORTS   AGE
tls-dev-ingress   *       10.106.***.***   80      103m

여기서 'ADDRESS'는 Ingress-Controller의 Service External IP가 됩니다. 이 공인 IP를 통하여 Ingess에 정의된 모든 서비스에 접근할 수 있습니다.

## 확인

curl {nginx-ingress-service 공인ip}/test

## 참고. Bypassing

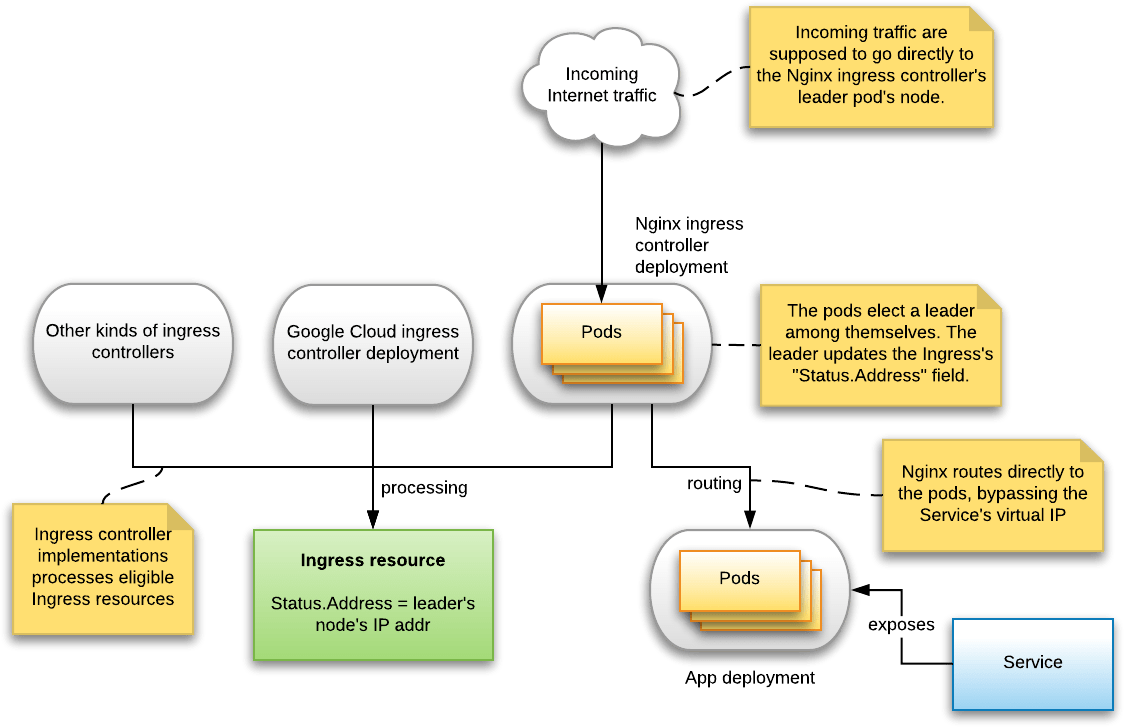

Nginx Ingress Controller는 bypassing이라는 기능을 통하여 application pod에 트래픽을 직접 전달합니다. 해당 Pod의 Service를 경유해야 하는 네트워크 홉을 줄이게 되죠.

"[It routes to pods directly] in order to bypass kube-proxy to allow NGINX features like session affinity and custom load balancing algorithms. It also removes some overhead, such as conntrack entries for iptables DNAT."

# TLS Setting

다음은 TLS Setting을 해보려고 합니다. 우선 인증 정보를 담고 있는 Kubernetes Secret 생성이 필요합니다.

# tls-secret.yaml
apiVersion: v1
data:
  tls.crt: {your crt}
  tls.key: {your key}
kind: Secret
metadata:
  name: tls-secret
  namespace: test-namespace
type: kubernetes.io/tls

다음은 위 Secret 정보를 이용하여 ingress를 다시 구성합니다.

# tls-ingress.yaml
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: my-ingress
  namespace: test-namespace
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
    kubernetes.io/ingress.class: "nginx"
spec:
  tls:
    - hosts:
        - test.storyparks.com
      secretName: tls-secret
  rules:
    - host: test.storyparks.com
      http:
        paths:
          - path: /test
            backend:
              serviceName: test-service
              servicePort: 80

## 확인

curl https://test.storyparks.com/test

# Ingress Annotation

위 tls-ingress.yaml에서 사용했던 nginx.ingress.kubernetes.io/rewrite-target, kubernetes.io/ingress.class과 같이 Ingress Service의 동작 방식을 어노테이션을 통하여 컨트롤할 수 있습니다.



## nginx.ingress.kubernetes.io

Nginx의 설정을 위한 어노테이션입니다. nginx-ingress의 deployment를 보면 다음과 같은 설정이 있는 걸 볼 수 있습니다. 이 어노테이션을 통하여 nginx 설정을 컨트롤할 수 있고 커스텀 설정을 여러 개 지정할 수도 있습니다.

containers:
  - name: nginx-ingress-controller
    image: nos-gitlab-registry.nmn.io/kubernetes/base-images/nginx-ingress-controller:master
    args:
      - /nginx-ingress-controller
      - --configmap=$(POD_NAMESPACE)/nginx-configuration
      - --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services
      - --udp-services-configmap=$(POD_NAMESPACE)/udp-services
      - --publish-service=$(POD_NAMESPACE)/ingress-nginx
      - --annotations-prefix=nginx.ingress.kubernetes.io

설정 예시 입니다.

• nginx.ingress.kubernetes.io/rewrite-target : 지정된 경로로 Redirect를 한다. "/ (Root)"로 지정되어 있으면, 하위 context와 무관하게 항상 ROOT으로 Redirect 된다.
• nginx.ingress.kubernetes.io/force-ssl-redirect : https로 강제 Redirect를 한다.
• nginx.ingress.kubernetes.io/app-root : ROOT 경로를 재설정한다.

## kubernetes.io/ingress.class

한 클러스터에 여러 Ingress Controller가 정의되어 있는 경우, 어떠한 Ingress Controller를 사용할 것인지 정의하는 어노테이션입니다. 아까 nginx-ingress-controller를 설치하기 전, citrix-ingress-controller가 있는 것을 확인했었습니다. 때문에 지금 제가 테스트를 진행한 클러스터에는 ingress-controller가 두 개 이므로 어느 controller를 사용할지 지정이 필요합니다.

# Conclusion

• Ingress Resource 자체는 하나의 규칙일 뿐입니다. 동작을 위해서는 Deployment, Service가 필요합니다.
• 다양한 Ingress Controller가 있다면 kubernetes.io/ingress.class 어노테이션을 통하여 특정 Controller를 지정할 수 있습니다.
• Nginx Controller는 다른 서비스들로 라우팅을 해줄 수 있습니다.
